產品介紹

SRM 92 鈉鈣玻璃，低硼（標準品)主要用于驗證化學和儀器分析方法。它可用于驗證內部參考資料的價值分配。一個 SRM 92 單元由一個裝有大約 45 克鈉鈣玻璃粉的瓶子組成。

認證質量分數值：

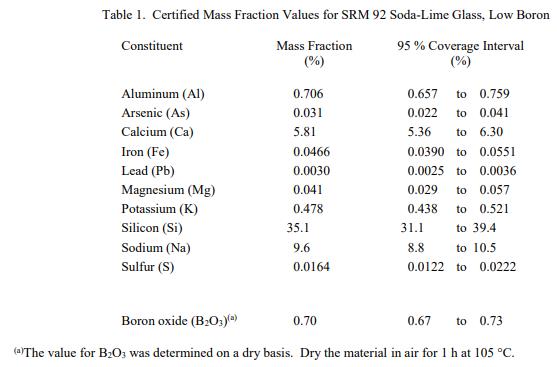

表 1 [1] 中列出了 SRM 92 的認證質量分數值。賦值類別基于 NIST 用于化學參考物質 [2] 認證的術語和模式的定義。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已被調查或考慮在內。認證值是基于分析結果對真實值的當前最佳估計。

儲存和使用說明

要將分析測定與本分析證書上的值聯系起來，建議的最小樣品量為 250 毫克。該最小質量足以使用酸溶解樣品制備方法分析玻璃基質組成元素和所有組成元素。然而，某些測量技術可能需要更大的樣品質量。除 B2O3 外，所有成分均按原樣使用。對于 B2O3 的測定，將粉末在 105 °C 下干燥 1 小時。

使用 X 射線熒光光譜法 (XRF) 的直接分析需要至少 1.5 g 的樣品質量，并且測量質量可能受益于使用足夠的樣品質量來創建相對于所測量的最高能量 X 射線而言無限厚的樣品.在 NIST 進行的測量中，最高能量的 X 射線為 26.3 keV 的 Sb K-L2,3。在此能量下，需要 3.25 g 的樣品質量來制備直徑為 31 mm 的樣品，例如作為壓塊或作為液體池中的松散粉末。此外，建議將使用 XRF 測量獲得的 Pb 結果基于至少兩次獨立測量的平均值。將材料存放在密封的原裝容器中，置于陰涼干燥的地方。不要將材料退回到原來的 SRM 92 瓶中。

準備和分析

該 SRM 的材料在 NIST 設施（馬里蘭州蓋瑟斯堡）混合和裝瓶。

NIST 使用 XRF 進行了均勻性測試。 發現粉末的均勻性對于與認證中使用的測試方法一起使用是令人滿意的。 NIST 和合作實驗室在開發此 SRM 時使用的測試方法列于表 4。B2O3 的測定由以下實驗室進行：NIST（馬里蘭州蓋瑟斯堡）； 諾頓公司（馬薩諸塞州伍斯特）； Booth, Garrett & Blair（賓夕法尼亞州費城）； 和 Sharp Schurtz Co.（俄亥俄州蘭開斯特）。

東莞市百順生物科技有限公司專業提供SRM 92 蘇打-石灰玻璃，低硼(粉末)標準品，歡迎咨詢定購。
